2.2 Les équipements réseaux/actifs

2.2.1 Les Switches

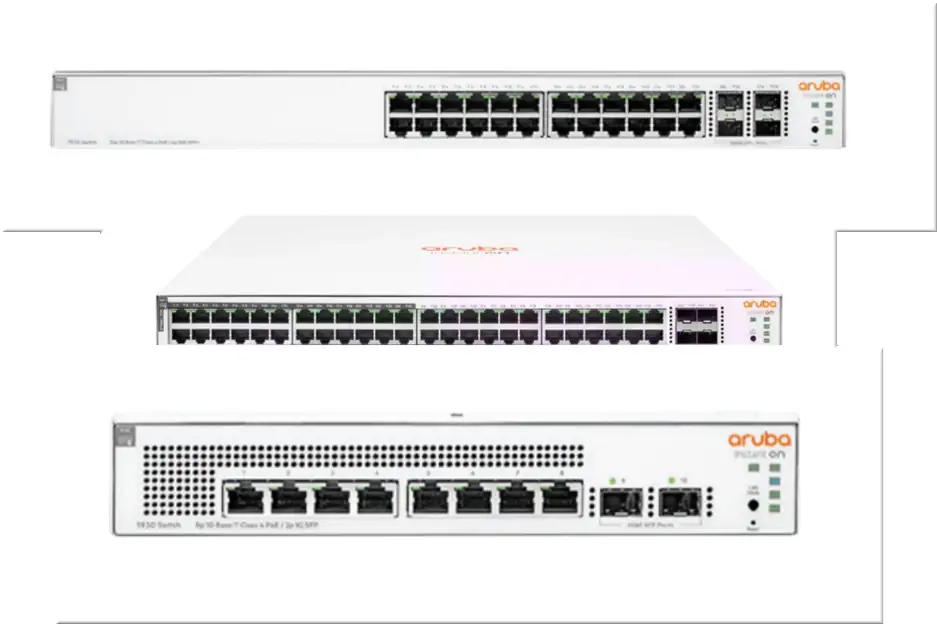

Figure 19 : Switches

Voici les 3 modèles standards que nous utilisons pour la mise en place de nos architectures :

• HP ARUBA 1930 24 PORTS + 4 PORTS SFP/SFP+
• HP ARUBA 1930 48 PORTS + 4 PORTS SFP/SFP+
• HP ARUBA 1930 POE 8 PORTS + 2 PORTS SFP/SFP+

Réf. interne : GIF SW_24PORTS_10/100/1000 / GIF SW_48PORTS_10/100/1000 / GIF SW_8PORTS_10/100/1000_POE+
Les switches ou commutateurs réseaux sont les équipements qui permettent de relier et de faire communiquer les équipements réseaux entre eux. Il en existe de différentes sortes, de 4 à 48 ports, administrables ou non, Gigabit ou 100 mbps, POE (Power Over Ethernet).

1. Le nombre de ports est déterminé par le nombre d’équipements que vous devez connecter sur votre réseau, cela varie de 4 à 48 pour un seul switch. Il est possible d’interconnecter plusieurs switches sur un même réseau.
2. Certains switches sont administrables, c’est à dire qu’ils ont des systèmes d’exploitation intégrés qui permettent de les configurer. Il est possible, par exemple, de configurer des VLAN (Virtual LAN) afin de cloisonner deux réseaux différents au sein d’un même switch afin d’éviter que ces deux réseaux communiquent entre eux.
3. La plupart des switches aujourd’hui sont en Gigabit. C’est à dire qu’ils sont capables de communiquer à une vitesse de 1 Gbps. Il existe encore des modèles qui communiquent à 100 Mbps pour certains équipements qui ne peuvent pas communiquer à une vitesse plus rapide.
4. Le POE est une fonctionnalité de certains switches qui permet d’alimenter, via le câble Ethernet, des équipements compatibles, en plus de gérer les flux réseaux. On les retrouve généralement pour les bornes Wi-Fi ou des caméras de surveillance qui sont positionnées dans des lieux où il n’y a pas d’alimentation électrique. Il existe bien d’autres équipements compatibles.

2.2.2 Les bornes Wi-Fi

Figure 20 : borne Wi-Fi

Toutes les bornes que nous utilisons sont administrables afin de gérer et sécuriser au mieux le réseau sans fil. Elles sont également POE.

Voici quelques modèles que nous utilisons dans nos projets :

Réf. interne : GIF AP_EXT_POE

Les bornes Wi-Fi permettent, tout comme les switches, de faire communiquer les équipements réseaux entre eux mais sans câble Ethernet. Il existe différents modèles avec différentes vitesses de communications, puissances de signal, POE ou non.

2.2.3 Les onduleurs

Les onduleurs assurent les équipements informatiques industriels contre les coupures de courant et les surtensions.

2.2.3.1 Les onduleurs Online

Figure 21 : Gamme Onduleur Online (GTEC)

Notre standard est la gamme Online Double Conversion de chez GTEC qui procure une alimentation permanente via l’onduleur, un écran LCD pour la visualisation des alarmes et peut communiquer les alarmes via USB mais surtout SNMP, notamment utile pour l’interfaçage avec des logiciels de supervision/hypervision.
Il existe un modèle 1 kVA pour quelques équipements réseau et un modèle 3 kVA pour plusieurs postes voire une baie complète.

Réf. interne : GTC ZY120 1KVA / GTC ZY120 3KVA

2.2.3.2 Les onduleurs classiques

Figure 22 : Gamme Onduleur classique (Eaton)

En fonction des applications, nous pouvons également installer des modèles plus classiques ; les EATON Ellipse Eco prennent le relais en cas de coupure en quelques millisecondes. Ils disposent également d’un port USB pour la communication des alarmes.
Il existe un modèle 650 VA pour quelques équipements réseau, un modèle intermédiaire 1200 VA pour quelques postes et un modèle 1600 VA pour plusieurs postes voire une mini-baie complète.

Réf. interne : GIF OND_650VA / GIF OND_1200VA / GIF OND_1600VA

2.2.4 Les NAS de sauvegarde

Les NAS (Network Attached Storage) sont des systèmes de stockage en réseau conçus pour sauvegarder les données d’une infrastructure informatique. Ils permettent notamment une sauvegarde automatisée des bases de données et l’hébergement de machines virtuelles et d’applications. Les NAS existent en version rackable ou non-rackable.

2.2.4.1 Les NAS rackables

Figure 23 : NAS rackable

Notre standard est le modèle Synology RS822+, qui s’intègre dans une baie, ne monopolisant qu’1U. Il peut recevoir 4 disques 3.5’’/2.5’ en façade, possède 2GO de RAM, 2 ports Réseau Gigabit et un port eSATA pour une extension de capacité avec unité RX418. Il est compatible avec les configurations VMware, Hyper-V, accessible de manière sécurisée par VPN et SFTP et est paramétrable en RAID 0/1/5/6/10 pour la segmentation du stockage.
Vendu sans disques, il est nécessaire de les ajouter (2TO / 4TB / 16 TO).

Réf. interne : SYO CF13097 + SMG 6276087 (2TO) / SMG 6276088 (4TB) / SYO 6332592 (16TO)

2.2.4.2 Les NAS non-rackables

Figure 24 : NAS non-rackable

Notre standard est le modèle Synology DS223J, à poser sur un bureau ou sur un plateau en baie. Il est équipé de 2 emplacements disques 3.5’’/2.5’, d’1Go de RAM et 1 port RJ45 Gigabit. Il est compatible RAID 0 et 1 uniquement et est donc adapté pour les sauvegardes locales isolées.
Vendu sans disques, il est nécessaire de les ajouter (2TO / 4TB / 16 TO).

Réf. interne : GIF SERVEUR_NAS + SMG 6276087 (2TO) / SMG 6276088 (4TB) / SYO 6332592 (16TO)
